电气符号和原理图
朋友们大家好，今天分享一些电工作业常见的电气符号和电气原理图。学习电气控制首先就要学会识图，能看懂电气原理图，自己就可以照图练习实物接线，这样才算初入门径。为什么很多老电工非常厉害，不看图就会实物接线，线路出现的故障，分分钟就能找出原因，这都是一个积累的过程。掌握的电路多了，维修的电路多了，经验也就有了，所以掌握一定数量的电路非常重要。

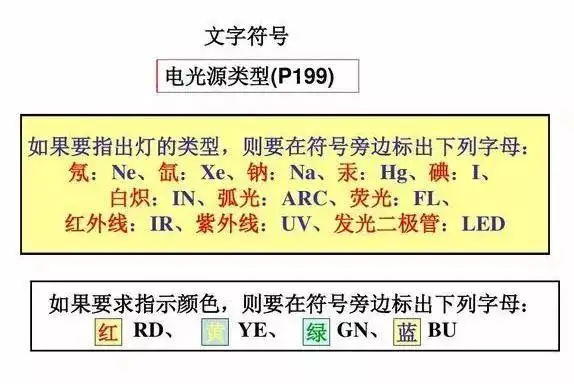

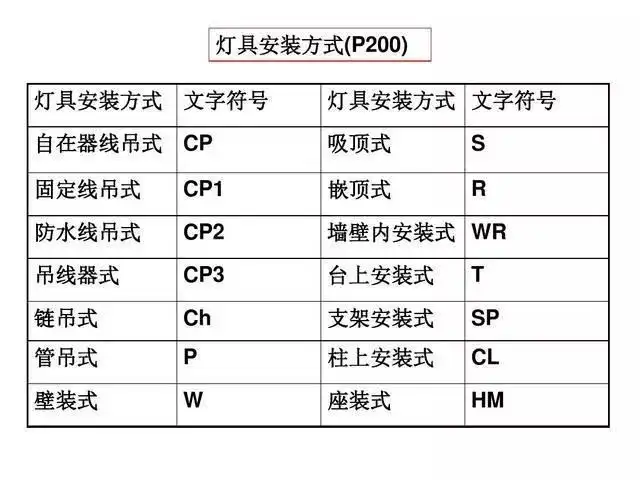

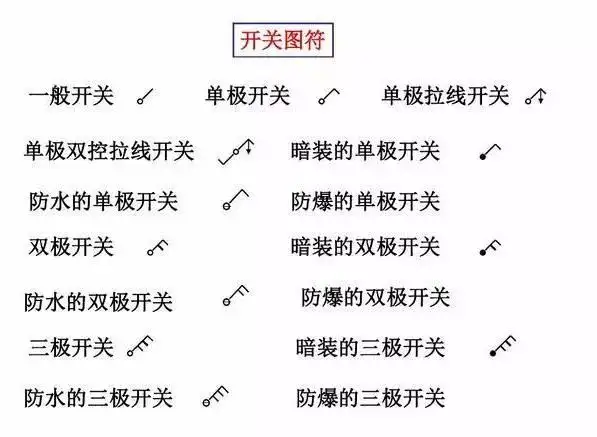

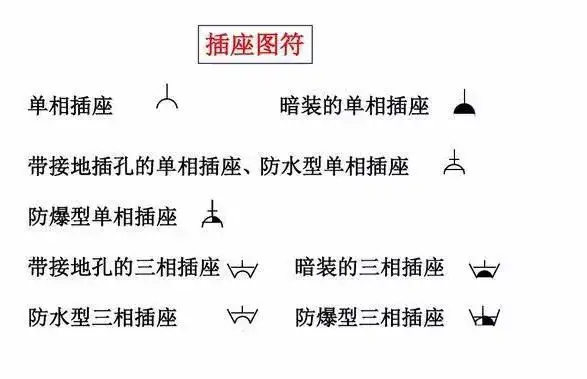

小七整理了一些常见的电气符号和电气原理图，从简单到复杂，从基础到深化，一步步带大家从入门到精通。
来源：网络，版权归原作者所有，侵删
